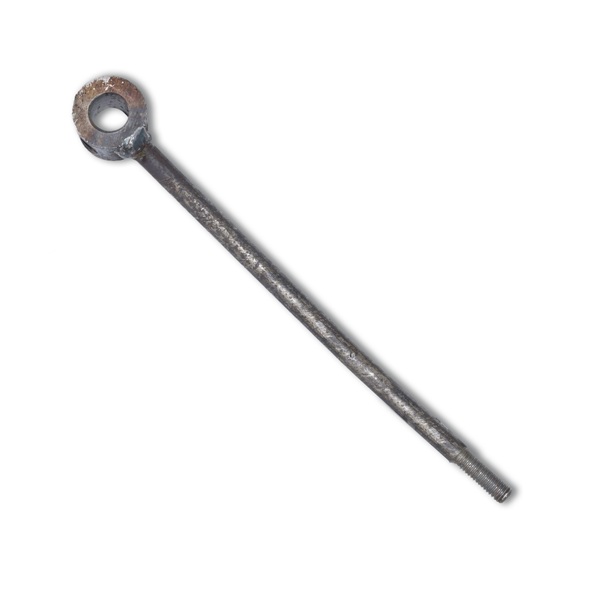

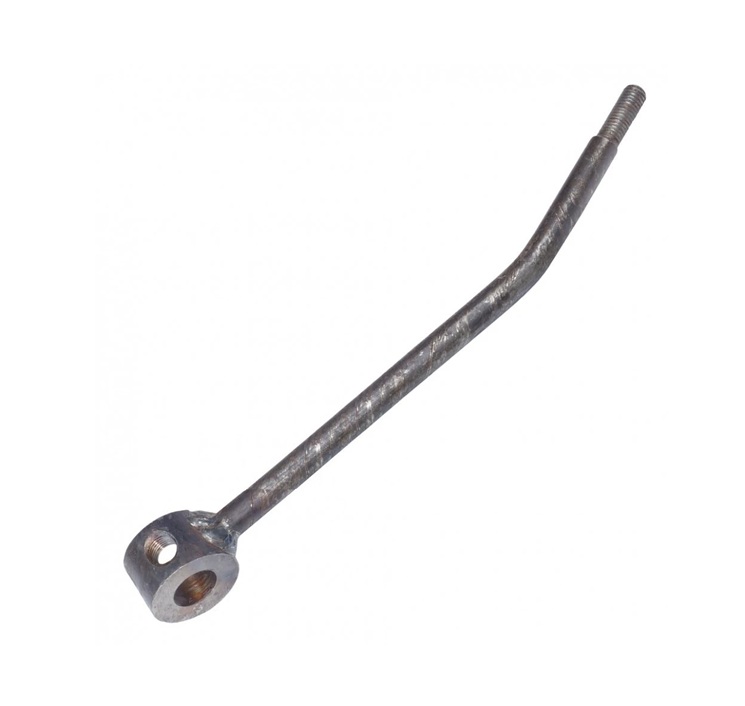

Рычаг СШ20.37.026 включения и выключения механизма ВОМ коробки передач колесного трактора Т-16, Т-16М, Т-16МГ, СШ-2540 производства ООО Харьковский завод тракторных самоходных шасси ХЗТСШ. Рычаг СШ20.37.026 предназначен для управления включением и выключением вала отбора мощности (ВОМ) в коробке перемены передач тракторов Т-16, Т-16М, Т-16МГ и СШ-2540. Передает усилие от оператора к механизму включения ВОМ. Рычаг выключения ВОМ СШ20.37.026 закреплен на оси рычага ВОМ Т16.37.022-4 вставленной в отверстие колонки рычага переключения. Передвижением рычага вперед включают вал отбора мощности. В этом положении рычага зубчатая муфта Т16.37.215 фиксируется шариком, входящим в выточку на оси рычага ВОМ Т16.37.022-4. Ход вилки выключения ВОМ Т16.37.202 ограничивается приливами на крышке ВОМ Т16.37.206. При повороте рычага выключения ВОМ СШ20.37.026 назад вал отбора мощности будет отъединен от шестерни привода. Рычаг является частью механизма управления ВОМ и обеспечивает передачу усилия к исполнительным элементам. Принцип работы: оператор воздействует на рычаг управления ВОМ; рычаг поворачивается вокруг оси; передает усилие на валик или ось механизма; далее движение передается на вилку включения ВОМ; вилка перемещает муфту включения; происходит включение или выключение привода ВОМ. Конструктивные особенности: работает в связке с осью Т16.37.022-04; взаимодействует с вилкой Т16.37.202; обеспечивает точность и плавность включения. Особенности эксплуатации: подвергается постоянным механическим нагрузкам; работает в условиях вибрации; требует прочности и надежной фиксации. Признаки износа: люфт рычага; затрудненное включение ВОМ; неполное включение; износ посадочных мест. ☎+380672908709,✅agro-detal.com.ua
