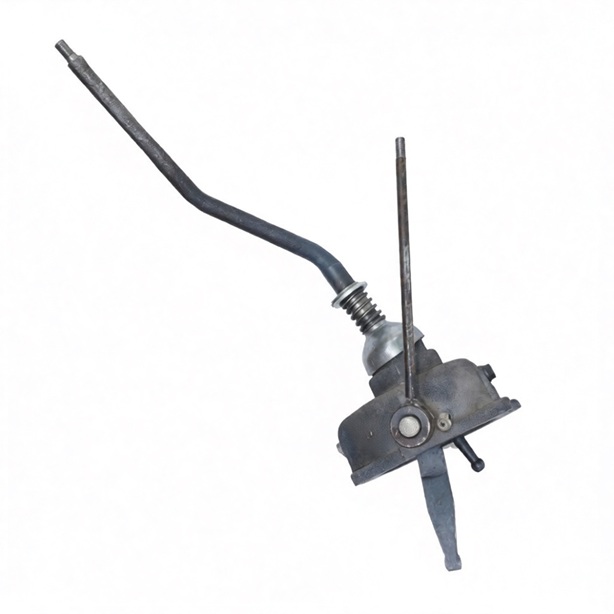

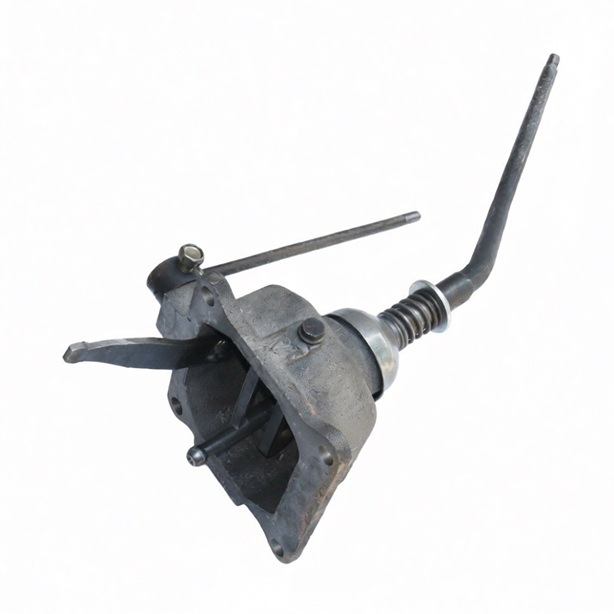

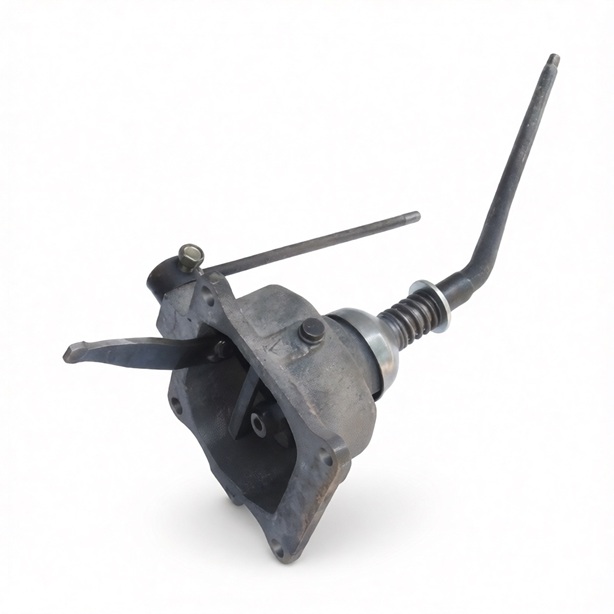

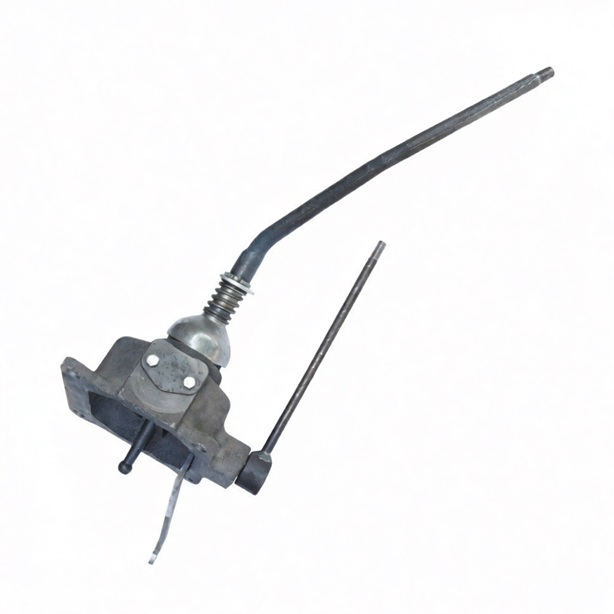

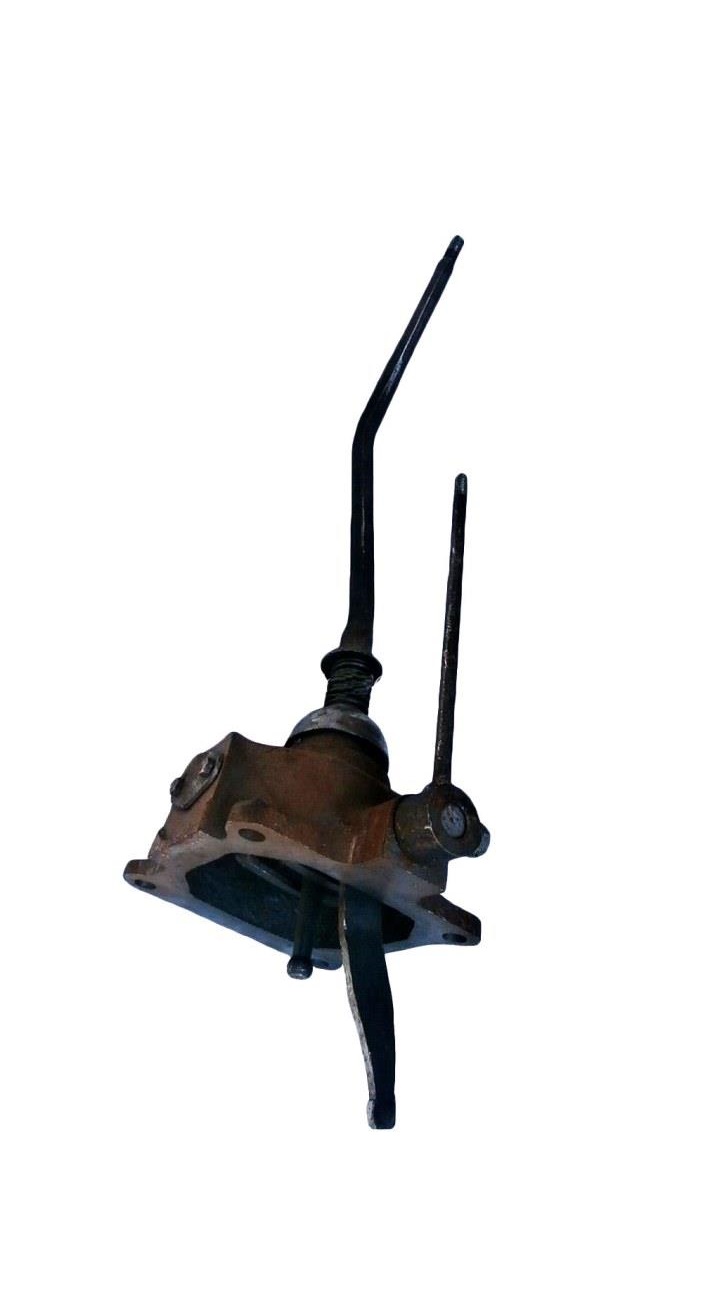

Механизм переключения передач СШ20.37.057 в сборе коробки колесного трактора Т-16, Т-16М, Т-16МГ,СШ-2540 производства ООО Харьковский завод тракторных самоходных шасси ХЗТСШ. Механизм переключения передач СШ20.37.057 предназначен для управления переключением передач в коробке перемены передач тракторов Т-16, Т-16М, Т-16МГ и СШ-2540. Обеспечивает выбор и включение нужной передачи. Механизм переключения передач СШ20.37.057 состоит из следующих основных деталей - рычага переключения передач Т16.37.184 и колонки СШ20.37.182. Рычаг переключения передач Т16.37.184-1 смонтирован в чугунной колонке СШ20.37.182. Колонка СШ20.37.182 прикреплена к крышке корпуса главной передачи СШ20.37.050-01 четырьмя болтами. В верхней части колонки СШ20.37.182 имеется сфера, сопрягаемая со сферической частью рычага переключения передач Т16.37.184-1. Сферическая часть рычага Т16.37.184-1, являющаяся опорной, расположена ближе к нижнему концу, вследствие чего усилие, прикладываемое к верхнему концу для переключения передач, не превышает 5 кг. Рычаг переключения передач Т16.37.184-1 в сферической выточке колонки СШ20.37.182 удерживается пружиной 54.37.462, верхний конец которой упирается через шайбу в шплинт, вставленный в отверстие рычага. Нижний конец пружины 54.37.462 упирается в сферическую крышку - колпачок А37-63 . Крышка - колпачок А37-63, кроме того, закрывает колонку сверху. Механизм является центральным элементом системы управления КПП и объединяет в себе валики, вилки и фиксаторы. Принцип работы: оператор воздействует на рычаг переключения передач; движение передается на валики переключения; валики перемещают соответствующие вилки; вилки сдвигают шестерни или муфты по шлицам валов; происходит зацепление шестерен нужной передачи; фиксирующий механизм удерживает передачу во включенном положении. Состав механизма: валики переключения передач; вилки включения передач; фиксаторы и пружины; элементы управления. Особенности эксплуатации: обеспечивает точность и надежность переключения передач; работает под постоянными механическими нагрузками; требует правильной регулировки. Признаки износа: затрудненное переключение передач; самопроизвольное выключение передач; люфты в механизме; нечеткая фиксация передач.
