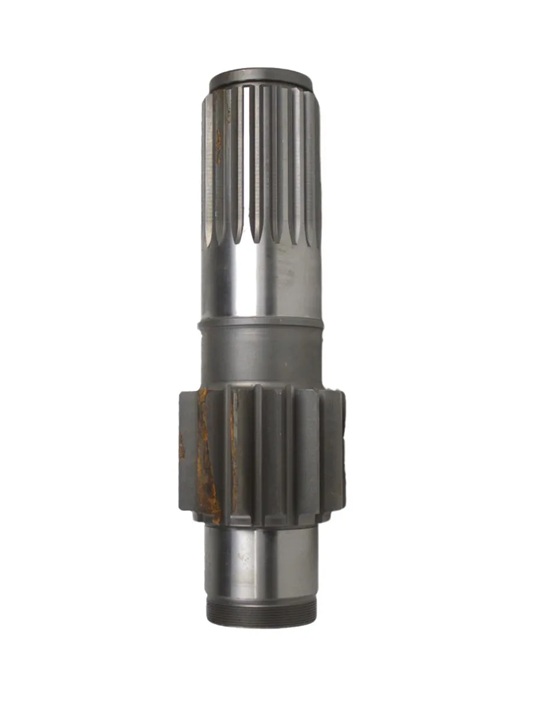

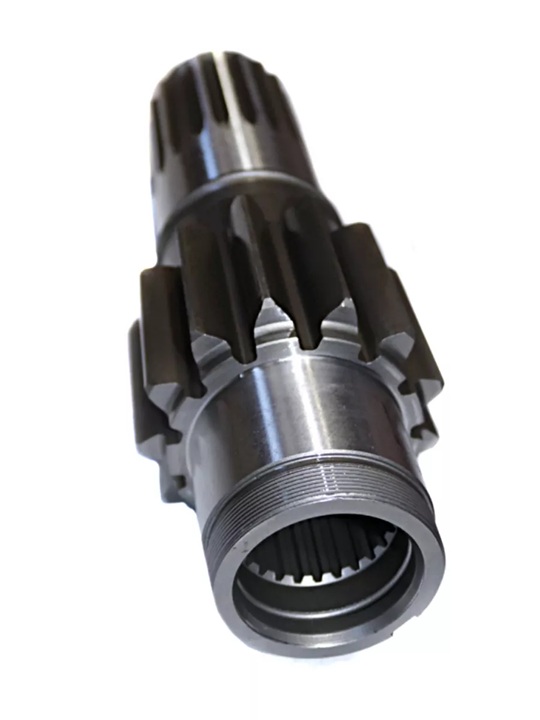

Шестерня 77.39.107-3 ведущая Z=13 конечной передачи с резьбой под гайку 77.39.174 (малая цилиндричка) механизма заднего ведущего моста гусеничного трактора ДТ-75, ДТ-75Н, ДТ-75М, ДТ-75МВ, ДТ-75НБ, ДТ-75РМ, ДТ-75Б производства Волгоградский тракторный завод ВгТЗ. Шестерня 77.39.107-3 ведущая предназначена для передачи крутящего момента в механизме конечной передачи заднего ведущего моста тракторов ДТ-75 и его модификаций. Является ведущим элементом цилиндрической пары редуктора. В двух парах цилиндрических расточек корпуса конечной передачи смонтированы шестерни конечной передачи. Ведущая шестерня установлена на двух роликовых подшипниках 92714К и 32315КМ, внутренние обоймы которых напрессованы на шейки шестерни, а наружные запрессованы в расточки корпуса. Внутренняя обойма подшипника 92714К вместе с приставным кольцом закреплена на шейке ведущей шестерни гайкой, навернутой на резьбовой конец этой шестерни и законтренной замковой шайбой. Осевое перемещение наружной обоймы подшипника 92714К ограничивается торцами буртов корпуса и центрирующего пояска стальной крышки, прикрепленной к корпусу четырьмя болтами. Приставным кольцом и буртами обойм подшипника 92714К ограничивается осевое перемещение ведущей шестерни. Принцип работы: устанавливается на валу и фиксируется гайкой 77.39.174; получает вращение от предыдущего звена трансмиссии; входит в зацепление с ведомой шестерней 77.39.124-1; передает крутящий момент с изменением передаточного числа; обеспечивает вращение узлов конечной передачи; участвует в передаче усилия на ведущую звездочку 112.39.132-2. Работа в системе: входит в состав цилиндрической передачи конечного редуктора; взаимодействует с ведомой шестерней; передает вращение на вал 77.39.012А; обеспечивает движение гусеничной цепи. Конструктивные особенности: количество зубьев: Z=13; тип: малая цилиндрическая шестерня; наличие резьбы под гайку 77.39.174; изготовлена из легированной стали; термообработана для повышения износостойкости; высокая точность зубчатого профиля. Особенности эксплуатации: работает под высокими нагрузками; требует качественной смазки; чувствительна к износу зубьев и крепления. Признаки неисправности: гул и шум в редукторе; износ или сколы зубьев; люфт в соединении; ослабление фиксации гайки. ☎+380672908709,✅agro-detal.com.ua
